Explication simplifié de la Lipo

Message par Grizzou rc le Mar 16 Mai - 9:32

Ce post a pour objectif de synthétiser les informations que l'on trouve sur les batteries Lipos. Il n'a pas pour objectif de comparer les NiMH et ces dernières. Il manquera peut-être, surement pour certains, de précisions mais le but et d'être le plus simple possible

Beaucoup d'idées reçues circulent sur les Lipos (prend feu facilement,....) ce qui est totalement faux si certaines règles sont respectées. D'autant que ces "on dit" seraient légion dans notre vie de tous les jours car quasiment toutes les batteries de nos appareils électriques sont des Lipos (téléphone, tablette, ...)

Pour commencer quand même, pourquoi les lipos envahissent les appareils électriques et électroniques :

Avantages

- Plus légères
- Capacité plus élevée, donc la puissance est mieux conservée
- Décharge plus élevé, donc plus de "punch"

Toutefois

- Durée de vie inférieure que les NiMH
- Effectivement possibilité d'incendie SI la batterie est perforée
- Procédure particulière pour charger, décharger et stocker

LES INFORMATIONS FIGURANT SUR UNE LIPO

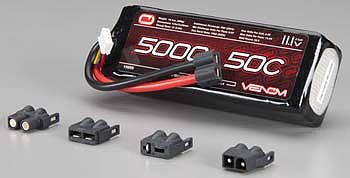

Dans cette exemple, les infos importantes:

50C (C pour capacité) : c'est la valeur de décharge max et sans danger de la batterie
5000mAh (milliampère heure) : c'est la capacité de la batterie ou quantité de puissance que la lipo peut contenir
3S (S pour série) : le chiffre correspond au nombre de cellule et le "S" car elles sont branché en série. Plus il y a de cellule plus il y a de puissance (éviter les 6S   )
11.1V : voltage d'utilisation de la batterie


Concrètement à quoi servent ces chiffres ?


1) Les C et les mAh

En fait c'est deux chiffres permettent de calculer si la batterie peut délivrer la puissance nécessaire à votre configuration.
On multiplie les C X Mah, dans notre cas 50x5000= 250 Amp (oui le calcul fait 250 000Mah soit 250Amp).
Si votre ESC a besoin de 80A, vous êtes tranquille car la lipo peut fournir jusqu'à 250A

2) Les Mah

Ce chiffre permet de connaître à quel ampérage vous devez charger la Lipo.
Dans les faits, 5000Mah (soit 5A), sur le chargeur vous sélectionnerez 5A. Pour 3000Mah donc 3A (ou moins mais jamais plus)

3) Les S

Comme expliqué plus haut, cela veut dire "Série" car les éléments sont branchés en série. Le chiffre avant correspond au nombre d'éléments.

CHARGEMENT/STOCKAGE


1) Chargement

Un chargeur spécifique (évident me direz-vous)
Toujours utiliser la prise d'équilibrage d'une Lipo.
Pour l'ampérage, vous avez déjà lu juste au-dessus.
Charger vos lipo dans un endroit protéger (Lipo bag par exemple)
Ne jamais laissé sans surveillance une lipo qui charge

2) Stockage

C'est une partie importante de la vie d'une Lipo.

Vous avez un chargeur disposant de la fonction de stockage : il n'y a plus qu'à suivre la procédure selon l'appareil
Vous n'avez pas la fonction de stockage : recharger votre lipo la moitié du temps nécessaire qu'il faudrait pour la recharger complétement

Et surtout, mettre vos lipos dans un endroit approprié :

Lipobag



On lit aussi la caisse de munition militaire (enlever le joint d'étanchéité si il y en a un), perso je ne comprends pas car il faut éviter tout matériaux conducteurs ?


PENDANT L'UTILISATION

Toujours activez le cut-off de l'ESC car une cellule de lipo ne doit jamais descendre en dessous de 3.0V sinon HS

Toujours débrancher la lipo après utilisation et la retirer du scale si vous avez fini votre sortie

Ne pas laissez les enfants jouer avec


LIPO EN FIN DE VIE

Beaucoup de site préconise de la vider mais tout dépend de l'état de la Lipo (si elle est abimée, perso je tente pas   ). Je préconise d'aller dans une déchetterie.


Pour en finir, Youtube est une source extraordinaire DE CE QU'IL NE FAUT PAS FAIRE
