Faire un treuil avec un servo

Voir le sujet précédent Voir le sujet suivant Aller en bas

Faire un treuil avec un servo

Message par Darkiidou le Mer 11 Oct - 16:52

Bon alors que en ce moment il me faut des treuils puissants pour le camion, je me suis dit que ca pouvait en intéresser certains de convertir un servo.

Avantages:

+coûte moins cher (prenez pas un servo a 50€ ^^) CECI fera amplement l'affaire
+Bien plus puissant qu'un treuil du commerce
+Peut plus facilement garder une charge en l'air une fois éteint (contrairement aux treuils du commerce)
+Un servo de 5-6Kg équivaux au moins a un treuil du commerce

Inconvénients:

-Nécessite le sacrifice (qui peut ne pas être réversible) d'un servo
-Design moins beau forcément
-Il faut fabriquer un enrouleur pour le cable

Voila, passons a la pratique :


En premier on dévisse les 4 vis en bas. On enlève le couvercle du bas seulement pour l'instant (pour éviter les poussières en haut)
Maintenant, il faut délicatement soulever le circuit imprimé (le moteur peut y être attaché aussi, donc on fait levier avec un petit tourne vis.
Sous le pignon ou l'on fixe le palonnier d'habitude, il faut tirer le capteur de fin de course vers l’extérieur (il peut y avoir une vis)

A présent les pièces des deux photo suivantes sont normalement emboîtées. Deux solutions, dessouder les 3 fils du capteur, ou enlever juste la pièce de la 2eme photo.
Pour cela il faut couper au cutter les 4 petites boules de plastique que l'on voit sur le dessus (seulement 2 visible sur la photo, pointés par les flèches)

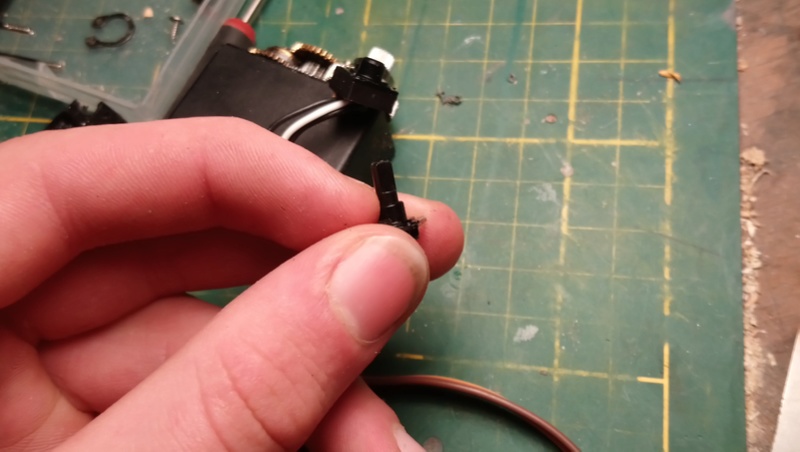

Vous devriez avoir ca dans les mains, libre à vous d'en faire ce que vous voulez, je conseille de le garder dans le doute


Bon, maintenant, vous dessoudez les 3 fils du servo. Le rouge et le noir seront à souder sur les 2 bornes du moteur,(peut importe le sens, c'est un moteur) le jaune vous mettez un boute de gaine thermo pour boucher son extrémité, il ne sert plus à rien.

Voila ce que vous devriez obtenir


A présent on en vient à la partie qui peur devenir irréversible. Il faut enlever la butée. Sur les servos en plastique, un coup de cutter suffit, sur les servos métal, il est probable que cette butée soit amovible en tirant vers le haut dessus. (ne faite pas comme moi en la limant, pour vous rendre compte que ca s'enlevait juste après ^^)



Une fois cette butée retirée, vous voila avec un servo qui tourne sans fin, vous inversez la polarité pour le faire tourner dans l'autre sens.
Vous avez plus qu'a visser un axe sur un palonnier rond et le tour est joué Wink

Voila le schéma d'un inverseur de polarité

pour changer le sens avec un seul switch de ce type Double inverseur 3 positions
Si vous n'avez que 2 positions sur votre double inverseur, ajoutez un interrupteur normal en série.

Voila c'était un peu long mais assez détaillé je pense Very Happy

Si ca peut aider tant mieux, et ce n'est pas sorcier, vraiment  Poulet
